ОП: измерение расхода по перепаду давления
Автор статьи: Шалыт Израиль Соломонович
Дата последнего изменения:2026.05.02
Сообщить об ошибке

 6552

Измерение расхода по перепаду давления

6663

В промышленности необходимо выполнять измерение расхода (flow rate measurement) различных сред (жидкостей или газов).
Одним из способов измерения является измерение расхода по перепаду давления на сужающем устройстве.

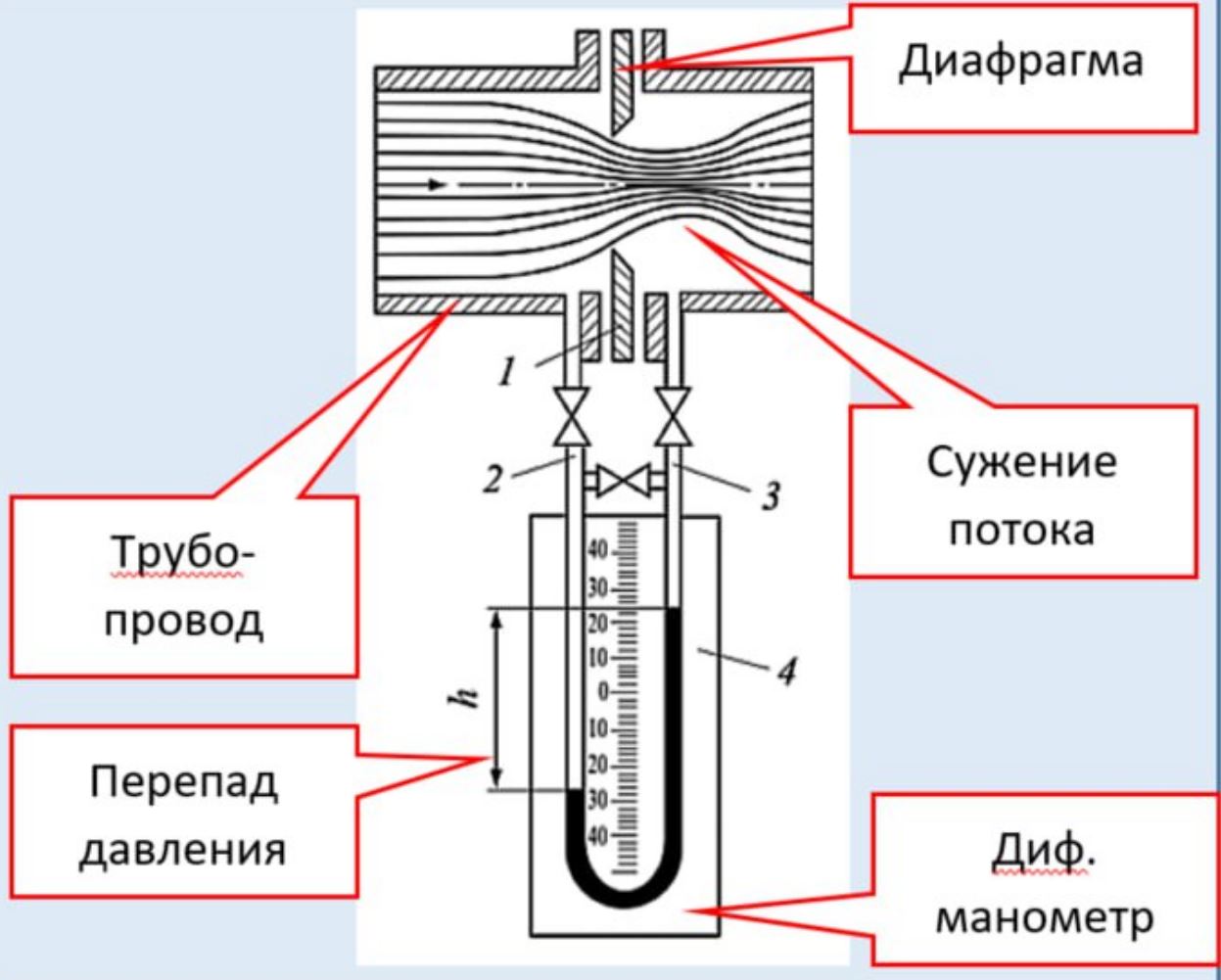

В качестве сужающего устройства часто используют (измерительную) диафрагму (measuring diaphragm), которую устанавливают в трубопровод. Диафрагма представляет собой диск из нержавеющей стали с отверстием.
Чем больше скорость потока среды (а следовательно, чем больше расход), тем больше перепад давления на диафрагме (orifice pressure-drop). Перепад давления измеряют с помощью дифференциального манометра, который проградуирован в единицах расхода.
