диаграмма Рэгона
Автор статьи: Шалыт Израиль Соломонович
Дата последнего изменения:2025.10.22
Сообщить об ошибке

  диаграмма Рэгона
Взаимозависимость удельной энергии батарей и удельной мощности разряда в логарифмических координатах, позволяющая сравнивать источники тока разных систем по основным рабочим характеристикам - удельной энергии, Вт·ч/кг, и отдаваемой удельной мощности, Вт/кг.

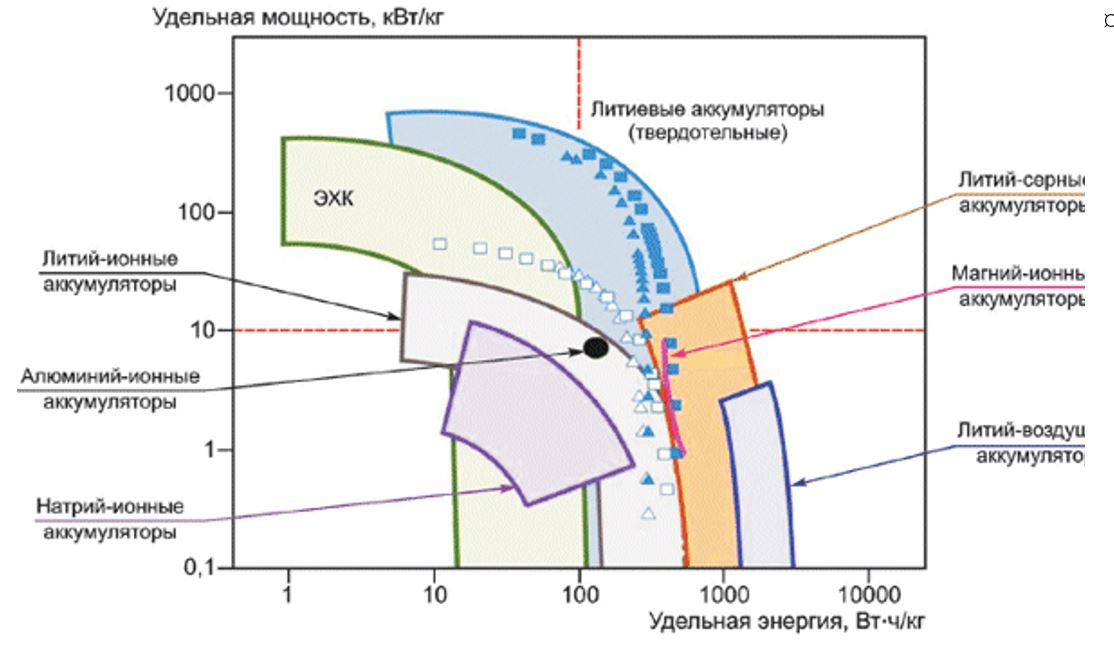

Примечание - Точка на диаграмме Рэгона представляет количество времени, в течение которого энергия (на единицу массы) на оси Y может быть передана при мощности (на единицу массы) на оси X, и это время, ч, определяется как соотношение энергии и удельной мощности [4] (см. рисунок 1).
 [ГОСТ Р 58593-2019]
EN
FR

Тематики

  • источники тока химические (аккумуляторы, АКБ)

EN

  • Ragone plot
