отбор давления
Автор статьи: Шалыт Израиль Соломонович
Дата последнего изменения:2026.05.02
Сообщить об ошибке
  отбор давления
 —
[Интент]
EN
FR

Для того, чтобы измерить давление рабочей среды (т. е. жидкости или газа) в закрытой системе, например в трубопроводе, необходимо отобрать рабочую среду из закрытой системы и передать ее к устройству измерения давления (например, манометру).

6660

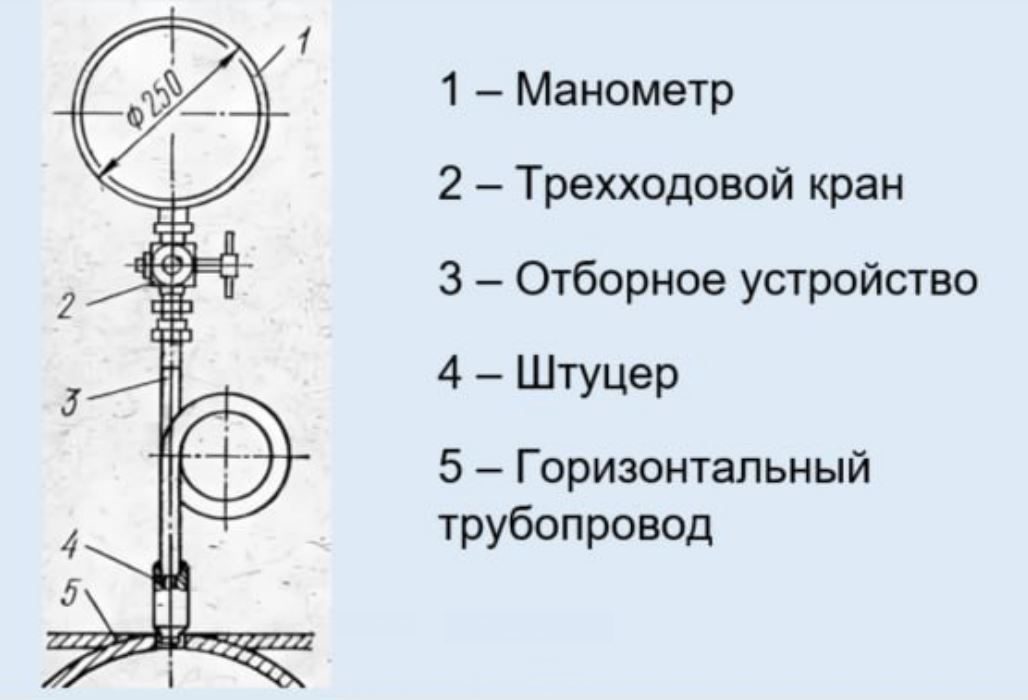

Отбор давления из горизонтального трубопровода

В закрытой системе (в трубопроводе, сосуде) выполняют отверстие для отбора давления, в котором закрепляют штуцер. В этот штуцер вворачивают отборное устройство (давления), а в него – измерительное устройство давления (манометр).

Способы отбора давления

5946

а — через отдельные отверстия;
б — из кольцевых камер (угловые методы);
в — через отверстия во фланцах (фланцевый метод при l1 = l2 = 25,4 мм, трехрадиусный — при l1 = D и l2 = 0,5D)

Отбор давлений р1 и р2 при угловом способе осуществляется либо через отдельные цилиндрические отверстия (рис. 1, а), либо из двух кольцевых камер, каждая из которых соединяется с внутренней полостью трубопровода кольцевой щелью или группой равномерно распределенных по окружности отверстий (рис. 1, б).

Конструкция отборных устройств для диафрагм и сопл одинакова.
Сужающие устройства с кольцевыми камерами более удобны в эксплуатации, особенно при наличии местных возмущений потока, так как кольцевые камеры обеспечивают выравнивание давления по окружности трубы, что позволяет более точно измерять перепад давления при сокращенных прямых участках трубопровода.

При фланцевом и трехрадиусном способах отбора давления перепад измеряется через отдельные цилиндрические отверстия, расположенные на расстоянии в первом случае l1 = l2 = 25,4 мм, а во втором l1 = D и l2 = 0,5D от плоскостей диафрагмы (рис. 1, в).

Коэффициент истечения С зависит от способа отбора давления.
[Источник]

5938

Тематики

  • измерение расхода жидкости и газа

EN

  • pressure take-off
  • pressure tap
  • pressure tapoff
  • pressure tapping
